Wireless mode Infrastruktur : adalah hubungan antara beberapa komputer dengan  mempergunakan wireless Access Point (AP).

Jika komputer pada jaringan wireless ingin mengakses jaringan kabel atau berbagi printer misalnya, maka jaringan wireless tersebut harus menggunakan model infrastruktur. Pada model infrastruktur access point berfungsi untuk melayani komunikasi utama pada jaringan wireless. Access point mentransmisikan data pada PC dengan jangkauan tertentu pada suatu daerah. Penambahan dan pengaturan letak access point dapat memperluas jangkauan dari Wireless LAN pada model jaringan Wireless infrastruktur ini.

Mode Infrastruktur 1 : Wireless LAN

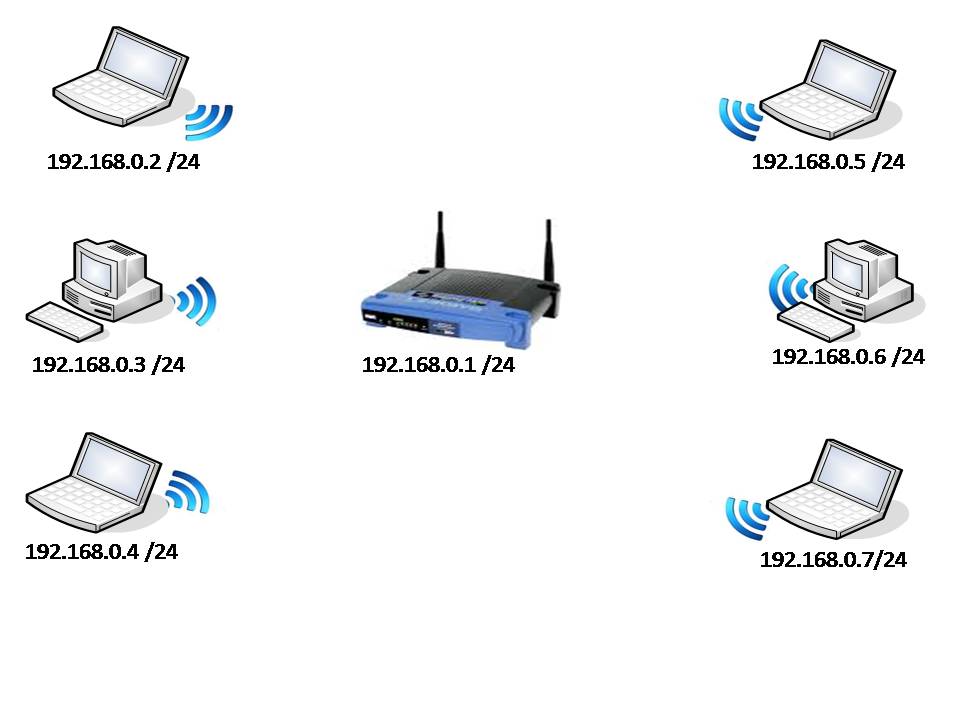

Gambar 2.1 Mode Wireless InfraStruktur

Penyetingan Wireless Access Point :

1. Perhatikan gambar 2.2 Port Access Point

Gambar 2.2  Port Access Point



2. Hidupkan power Wireless Access Point
3. Pasang cable UTP dari port LAN yang ada pada Access Point menuju eth0 yang ada pada PC Anda.
4. Set IP komputer lokal dengan IP yang 1 segment dengan wireless AP
5. Aktifkan browser, dan jangan lupa untuk membaca manual book agar Anda mengetahui IP default Access Point (* biasanya IP defaultnya : 192.168.1.1, 192.168.1.254, 192.168.2.1, 192.168.1.20).Pastikan juga pada manual book tentang user name dan password yang dipergunakan untuk masuk kedalam Access Point.

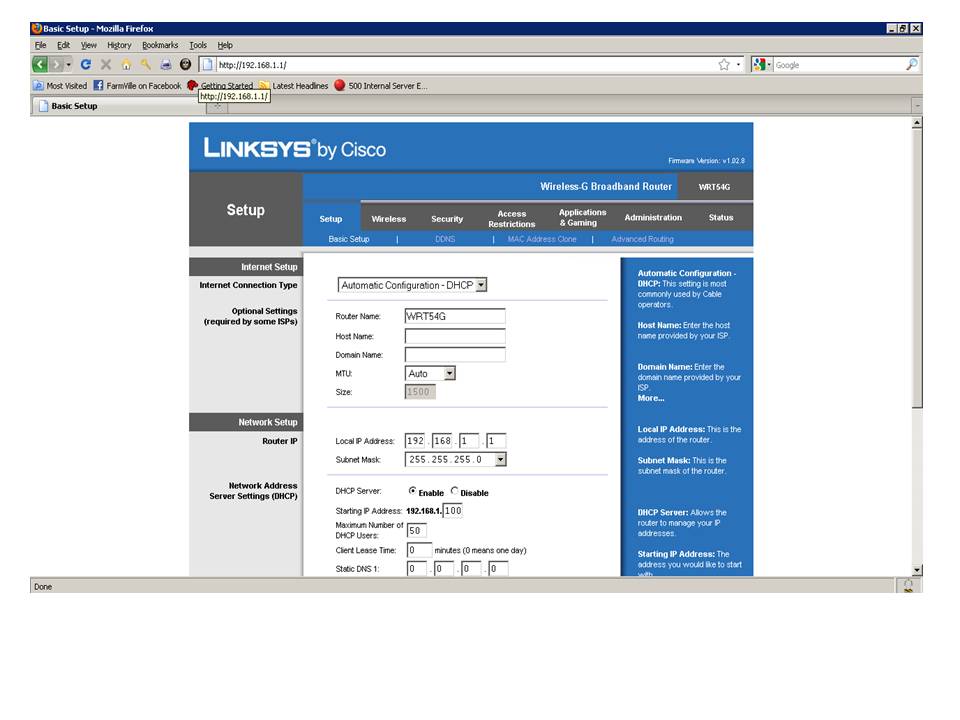

Gambar 2.3 Tampilan Menu Linksys WRT54GL



2. Wellcome to jungle bro…sista… kini saatnya Anda melakukan penyetingan terhadap Access Point, apa saja yang harus di setting untuk menerapkan model wireless infrastruktur sesuai dengan gambar 2.1

• Aktifkan menu : Setup > Basic Setup

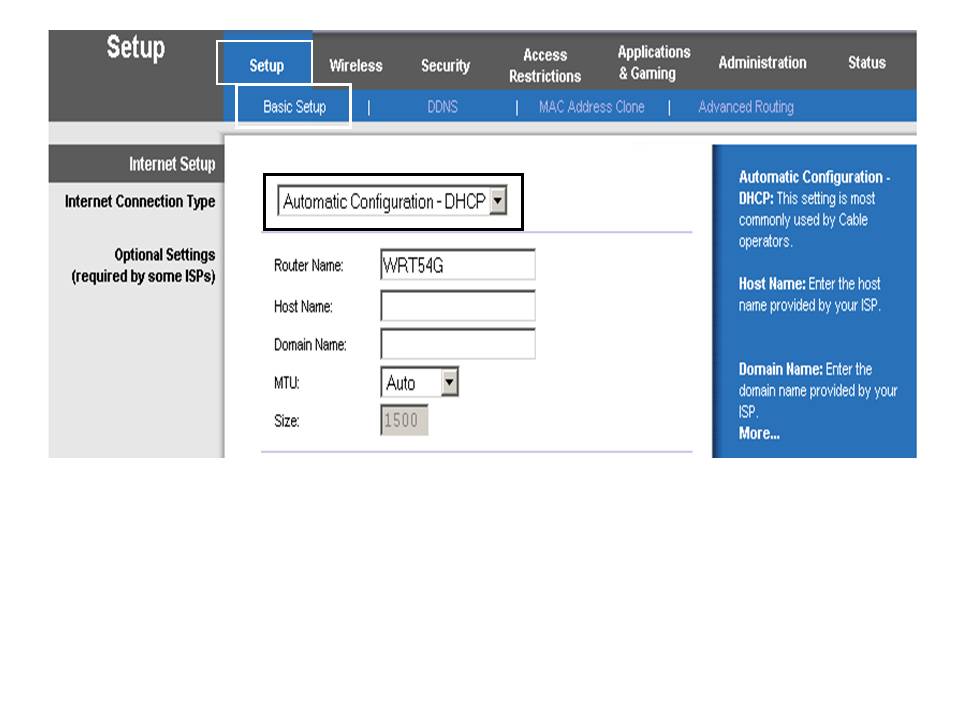

Gambar 2.4  Menu Basic Setup

 Gambar 2.5  Pengaturan IP

Keterangan :

• Local IP             : IP untuk Access Point  (harus 1 segment)
• Subnet Mask: Class IP yang dipergunakan
• DHCP: Enable, jika ingin mendirikan DHCP Server pada AP

Disabled, jika ingin menggunakan IP Static

• Starting IP: IP pertama yang ingin diberikan untuk komputer
• Max. Number DHCP: Jumlah komputer yang ingin diberikan IP
• Client lease time: waktu lamanya IP bertahan pada komputer
• Static DNS 1: DNS pertama yang dipergunakan oleh ISP
• Static DNS 2: DNS kedua yang dipergunakan oleh ISP



Ayo bro…sista… semangat.. sebentar lagi wirelessnya jalan kok… mari kita lanjutkan ke settingan berikutnya.

‘Ga susah kok… tinggal ikut saja langkah berikut ini :



• Aktifkan menu : Wireless > Basic Wireless Settings

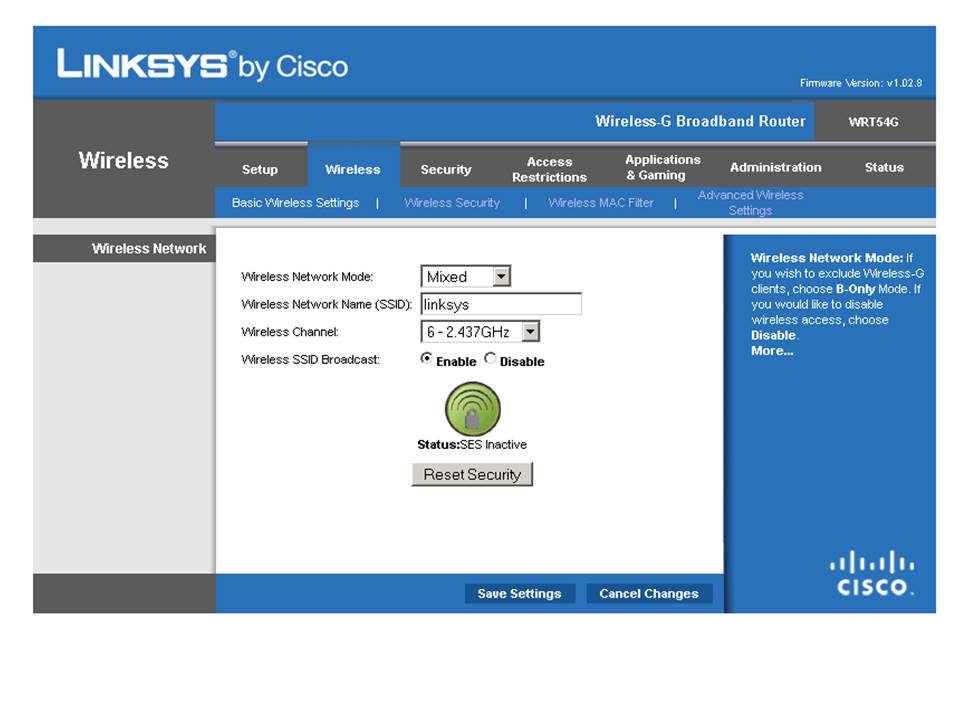

Gambar 2.6  Menu Wireless Basic Setting



Keterangan :

• Wireless Network Mode : Mixed, jika ingin mendirikan wireless class b/g

B only, jika ingin mendirikan wireless class b saja

G only, jika ingin mendirikan wireless class g saja

** sebaiknya focus pada class tertentu saja karena akan meningkatkan kekuatan signal

• Wireless Network Name (SSID): Nama SSID yang ingin dibuat

** nama SSID harus uniq

• Wireless Channel            :  Channel yang ingin diberikan pada AP

** sebaiknya gunakan channel yang tidak dipakai oleh AP lain… silahkan lakukan wardriving



• Wireless SSID Broadcast :  Enable, jika ingin menampilkan nama SSID

Disabled, jika tidak ingin menampilkan nama SSID

** untuk meningkatkan keamanan sebaiknya Disabled.

• Akhiri penyetingan dengan menekan tombol “Save”

2. Nah, selesai sudah penyetingan wireless Access Point.Kini saatnya kita lakukan penytingan pada komputer-komputer yang ada, gimana caranya :

• Setting IP dengan 1 segment  (jika DHCP pada AP tidak diaktifkan)
• Lanjut…jitak temen sebelah dulu… tingglah cari saja SSID wireless yang sudah dibuat, lanjutkan dengan menekan “Connect”.
• Jika ingin digabungkan menjadi workgroup maka hanya dengan melakukan penyetingan pada : Workgroup windows saja. Simple kan….????



Amankan Wireless AP dengan MAC Filter

Untuk meningkatkan keamanan terhadap jaringan wireless yang kita miliki, sebaiknya kita mempergunakan MAC Address Filter, dengan MAC Address Filter kita akan membatasi komputer-komputer yang bisa melakukan koneksi ke SSID yang telah kita buat.

Mau tau caranya…??? Gini caranya :

1. Pastikan MAC Address yang terdapat pada wireless devices yang dipergunakan oleh masing-masing komputer, jadi jikaada 5 komputer maka Anda harus mencatat sebanyak 5 MAC Address milik masing-masing wireless devices.

Cek MAC Address dulu yah….!!!!



2. Pastikan MAC Address yang terdapat pada wireless devices yang dipergunakan oleh masing-masing komputer, jadi jikaada 5 komputer maka Anda harus mencatat sebanyak 5 MAC Address milik masing-masing wireless devices.



Cek MAC Address dulu yah….!!!!

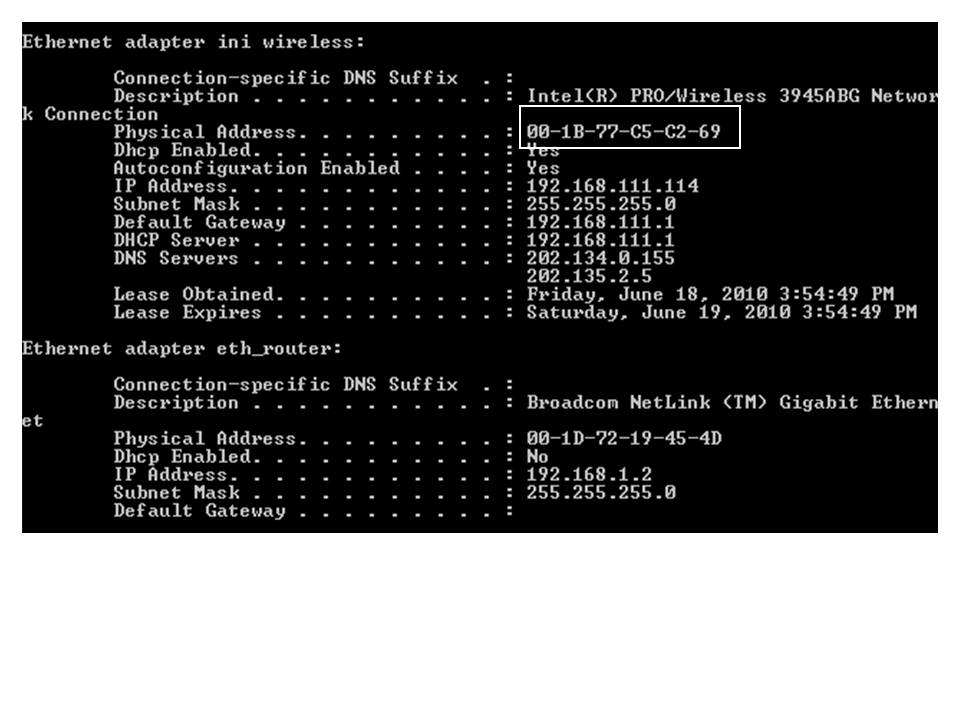

Gambar 2.8  Check MAC Address

3. Nah, sekarang sudah tau dung MAC Address yang kita inginkan… catat dulu pada lembar kertas… terus masuk lagi deh ke dalam wireless AP, begini caranya :

Aktifkan menu : Wireless > Wireless MAC Filter

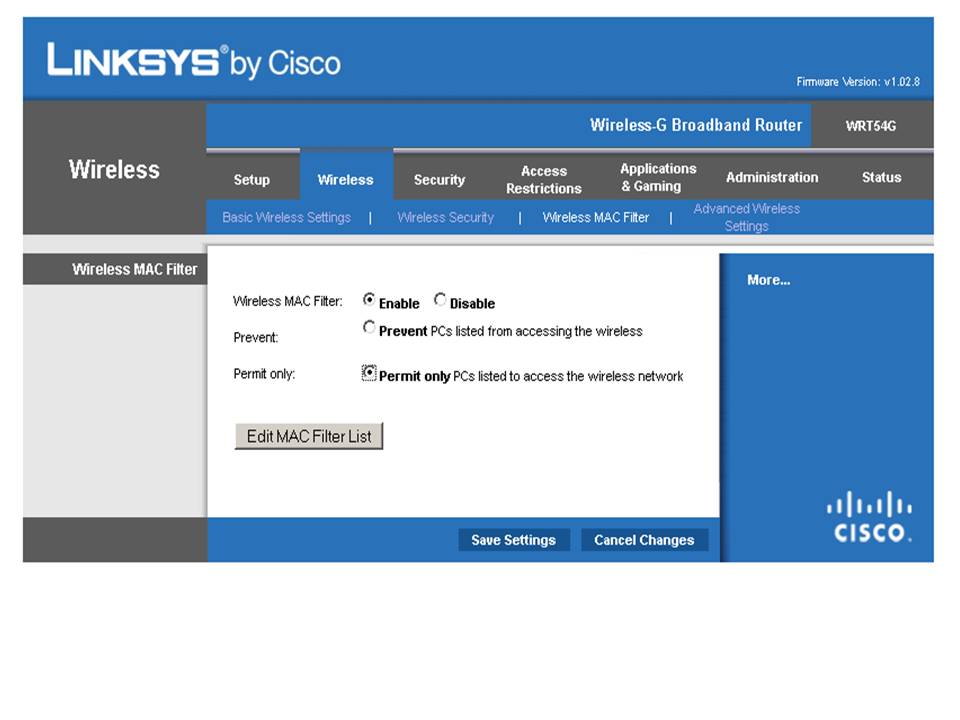

Gambar 2.9 Menu MAC Address Filter



Keterangan :

• Wireless MAC Filter : Enable, untuk mengaktifkan MAC filter
• Prevent: mencegah komputer untuk tidak bisa melakukan asosiasi dengan AP
• Permit: mengizinkan komputer untuk melakukan asosiasi dengan AP

Nah, karena kita ingin mengizinkan komputer-komputer yang kita miliki untuk dapat berasosiasi dengan wireless Access Point maka kita pilihnya adalah “Permit only” terus lanjutkan dengan menekan tombol “Edit MAC Filter List”.  Lanjutkan dengan memasukan MAC Address kedalam :

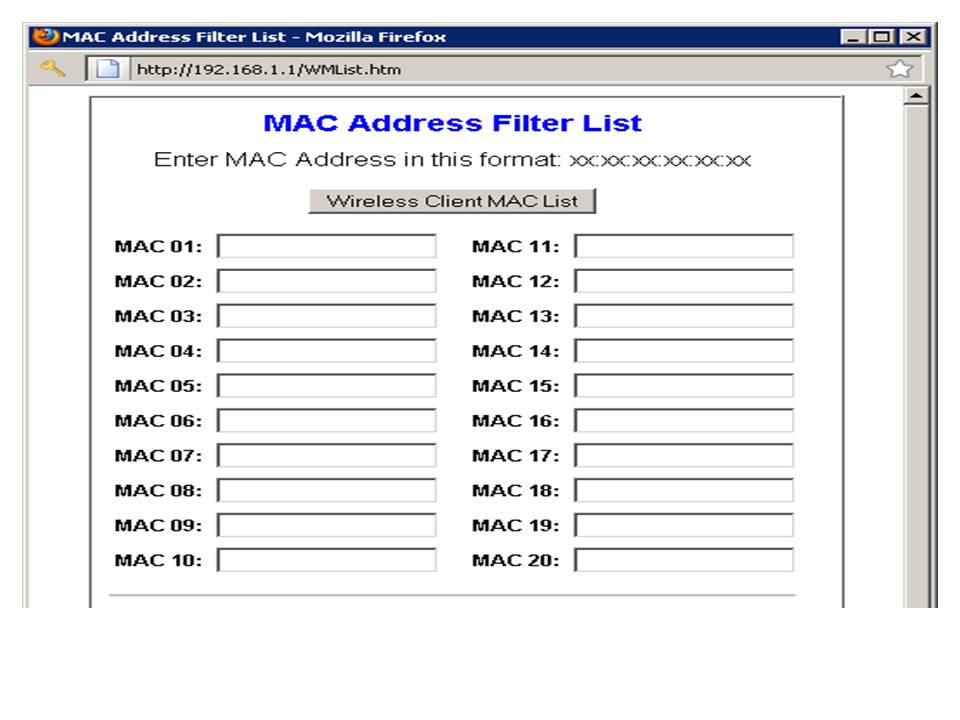

Gambar 2.10  Mac Filter Table

  Selesai sudah kita mendirikan wireless infrastruktur pada windows. semoga berguna dan bermanfaat bagi kita semua. salam PLANKTON ^_^
