Cabling Network Dasar.

haduuhhh .. begini ni kallo jadi orang IT. kebanyakan makan gaji buta . dari pada luntang lantung wara wiri sono sini kaya orang yang kaga kebagian nasi , mending ane ngetik aje deh. oke deh kalo begintu, kemaren ane udah nulis artikel tentang OSI layer yang dimana OSI layer itu sebagai dasar networking. nah sekarang kita akan membahas tentang dasar cabling. kalo sebelumnya ente-ente pake kabel yang beli di toko komputer yang udah jadi terus langsung tinggal colok, nah sekarang waktunya ente belajar bikin sendiri dah.
alat-alat yang harus di siapin :
1.kabel UTP.
2.RJ45.
3.tang crimping.
4.tester analog / digital.

pertama-tama ente harus tau dulu jenis cabling itu ada berapa macem. jenis cabling itu ada 3 macem, yaitu :
1.Straight Over .
2.Cross Over.
3.Roll Over.

1.Straight Over.

cabling model straight ini berfungsi untuk menghubungkan antara komputer dengan HUB / SWITCH. atau bisa juga di gunakan untuk menghubungkan ke router atau sejenisnya.

2.Cross Over.

cabling model Cross ini berfungsi untuk menghubungkan antara komputer dengan komputer langsung tanpa melawati HUB /SWITCH.

3.Roll Over.

cabling model Roll Over ini biasanya di gunakan untuk cisco.

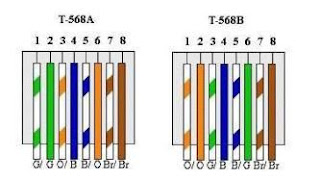

di dalam pembuatan cabling ini ada standarisasi untuk warna cable. standarisasi cabling ada 2 macam.
1.T568A.
2.T568B.

berikut adalah urutan-urutan cabling :


 T568A :                              T568B:
1.Hijau Belang.                   1.Orange Belang.
2.Hijau.                              2.Orange
3.Orange Belang.                3.Hijau Belang.
4.Biru.                                4.Biru.
5.Biru Belang.                     5.Biru Belang.
6.Orange.                           6.Hijau
7.Cokelat Belang.               7.Cokelat Belang.
8.Cokelat.                           8.Cokelat.

cara pembuatannya :
1.kupas kulit kabel bagian luar dengan menggunakan tang krimping , kalau pada tang krimping tidak ada pisau untuk mengupas kulit kabel sebaiknya menggunakan striper,
2.susun kabel dengan urutan seperti gambar di atas .jangan lupa kabelnya di lurusin dulu semuanya, jangan sampai masih ada yang bengkok.
3.gunting bagian tembaganya dengan menggunakan gunting. pastikan gunting dengan rata.
4.masukan kabel tembaga tersebut ke connector RJ45.
5.Setelah di masukan coba di cek lagi, pastikan kabel yang tersusun itu sudah benar.
6.Terakhir, gunakan tang crimping untuk menjepit connector.

catatan :jika kita menggunakan cable yang type T568A dalam pembuatan jaringan, kita harus memakai yang model T568A semua dalam satu jaringan tersebut. begitu juga sebaliknya. jika kita memakai type T568B , dalam satu jaringan itu memakai type T568B. jika dalam satu jaringan itu berbeda type, maka jaringan tersebut tidak akan berhasil. mungkin itu dulu penjelasan dari saya. mudah-mudahan bisa membantu dan berguna untuk semua.


SALAM PLANKTON ^_^.
